Brida de orificio

Descripción de la brida de orificio:

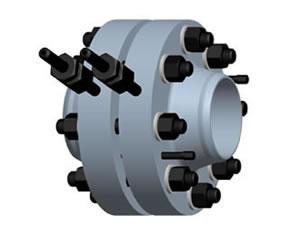

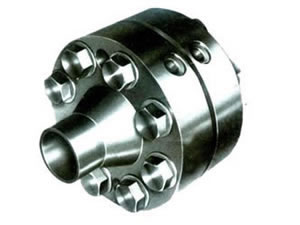

Nuestras bridas de orificio son usadas con medidores de orificios para medir el índice de flujo del líquido o gas. Dos bridas de orificio con pernos y tornillos niveladores forman una unión de brida de orificios, que es usada en conjunción con una placa de orificios. Comparada con la brida de cuello soldado y brida deslizante, ésta tiene orificios radiales y orificios pequeños en el anillo de la brida para medir conexiones y pernos adicionales para facilitar la separación de las bridas para una inspección de la placa de orificios.

Tamaño de la brida de orificio:
Brida de orificios: 1″~24″
DN25~DN600

Presión
Serie americana: CLASE 150, CLASE 300, CLASE 400, CLASE 600, CLASE 900, CLASE 1500, CLASE 2500

Tipo de superficie de las bridas de orificio:
Serie americana: Superficie plana (FF), Superficie elevada (RF), Lengüeta (T), Ranura (G), Hembra (F), Macho (M), Superficie con junta tipo anillo (RJ)

Materiales de la brida de orificio:
Acero al carbono: ASTM/ASME A105, ASTM/ASME A516 Grados 55-60-65-70
Aleación de acero: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Acero inoxidable: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Acero para bajas temperaturas: ASTM/ASME A522, ASTM/ASME A707 Grados L1-L2-L3-L4-L5-L6-L7-L8
Acero de alta resistencia: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Estándares de la brida de orificio:
ASME B16.36-2009

Proceso industrial
Forjado, maquinado

Industrias servidas
Energía eléctrica, petróleo, gas natural, químicos, construcción de navíos, calefacción, confección de papel, metalurgia
